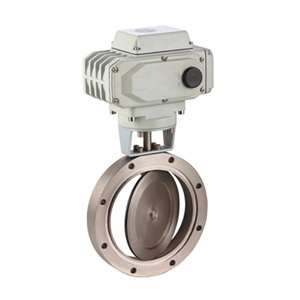

電動真空蝶閥GID
產品簡介：
電動真空蝶閥GID采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。
主要技術參數：
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型 |
|
信號反饋 |
標準出廠：帶無源觸點型 |
主要外形尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-25 |
25 |
70 |
55 |
177 |
22 |
160 |
113 |
4-Φ7 |
|
GID-32 |
32 |
78 |
64 |
182 |
||||
|
GID-40 |
40 |
85 |
70 |
186 |
||||
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
4-Φ9 |
||
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
|
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
|||
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
|||
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
|
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
|||
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
|||
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
||
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
上海喬邑閥門制造有限公司主要生產銷售【電動真空蝶閥GID】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
