高真空蝶閥GI-C
產品簡介：

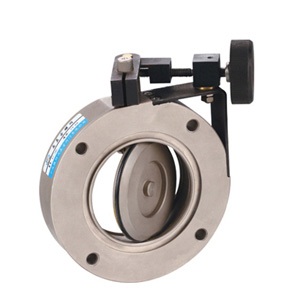

高真空蝶閥GI-C是用來調節真空系統中的氣流量。調節角度范圍0～90°。適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
主要外形連接尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
L1 |
n-ΦC |
|
GI-32C |
32 |
78 |
64 |
51 |
22
|
62 |
29 |
4-Φ7 |
|
GI-40C |
40 |
85 |
70 |
55 |
65 |
32 |
||
|
GI-50C |
50 |
110 |
90 |
69 |
71 |
45 |
4-Φ9 |
|
|
GI-63C |
63 |
130 |
110 |
72 |
26 |
87 |
55 |
|
|
GI-80C |
80 |
145 |
125 |
80 |
30
|
85 |
63 |
|
|
GI-100C |
100 |
170 |
145 |
93 |
110 |
75 |
4-Φ12 |
|
|
GI-150C |
150 |
220 |
195 |
122 |
35 |
155 |
98 |
8-Φ12 |
|
GI-200C |
200 |
275 |
250 |
156 |
40 |
159 |
117 |
|
|
GI-250C |
250 |
330 |
300 |
259 |
45 |
167 |
132 |
|
|
GI-300C |
300 |
380 |
350 |
284 |
55 |
197 |
162 |
8-Φ14 |
注：GI-63C法蘭連接為GB/T6070標準
