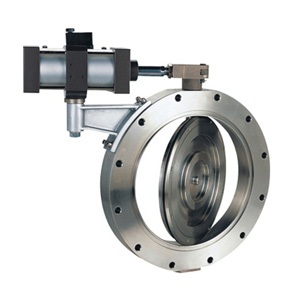

氣動高真空蝶閥GIQ-A
產品簡介：
氣動高真空蝶閥GIQ-A適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。
GIQ-A型系列氣動高真空蝶閥適用的工作介質為空氣和非腐蝕性氣體。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
主要技術性能：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
氣源壓力(MPa) |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 |
主要外形尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
h |
A |
L |
W |
n-ΦC |
|
GIQ-50A |
50 |
110 |
90 |
162 |
55 |
26 |
160 |
62 |
4-Φ9 |
|
GIQ-63A |
63 |
130 |
110 |
172 |
66 |
32 |
180 |
81 |
|
|
GIQ-80A |
80 |
145 |
125 |
178 |
74 |
8-Φ9 |
|||
|
GIQ-100A |
100 |
165 |
145 |
187 |
84 |
8-Φ12 |
|||
|
GIQ-125A |
125 |
200 |
175 |
208 |
102 |
35 |
207 |
86 |
|
|
GIQ-150A |
150 |
225 |
200 |
220 |
114 |
||||
|
GIQ-200A |
200 |
285 |
260 |
256 |
146 |
45 |
236 |
100 |
12-Φ11 |
|
GIQ-250A |
250 |
335 |
310 |
282 |
173 |
50 |
|||
|
GIQ-300A |
300 |
425 |
395 |
350 |
216 |
55 |
280 |
118 |
12-Φ14 |
|
GIQ-400A |
400 |
510 |
480 |
392 |
259 |
60 |
304 |
130 |
16-Φ14 |
|
GIQ-500A |
500 |
600 |
565 |
440 |
312 |
80 |
350 |
175 |
12-Φ18 |
|
GIQ-600A |
600 |
710 |
670 |
525 |
366 |
100 |
360 |
212 |
12-Φ21 |
|
GIQ-800A |
800 |
920 |
880 |
690 |
473 |
130 |
520 |
268 |
20-Φ21 |
上海喬邑閥門制造有限公司主要生產銷售【氣動高真空蝶閥GIQ-A】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
