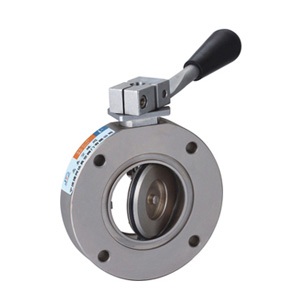

高真空蝶閥GI
產品簡介：
高真空蝶閥GI是用來接通或切斷真空管路中的氣流。閥門開閉有鎖定功能。適用的工作介質為空氣和非腐蝕性氣體。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25~+80（密封材料為丁腈橡膠） |
|
氣源壓力（MPa） |
0.4～0.8 |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
主要外形連接尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
n-ΦC |
|
GI-25 |
25 |
70 |
55 |
65 |
22 |
105 |
4-Φ7 |
|
GI-32 |
32 |
78 |
64 |
70 |
22 |
105 |
4-Φ7 |
|
GI-40 |
40 |
85 |
70 |
75 |
22 |
116 |
4-Φ7 |
|
GI-50 |
50 |
110 |
90 |
90 |
22 |
116 |
4-Φ9 |
|
GI-63 |
63 |
130 |
110 |
100 |
26 |
132 |
4-Φ9 |
|
GI-80 |
80 |
145 |
130 |
110 |
30 |
154 |
4-Φ9 |
|
GI-100 |
100 |
170 |
145 |
120 |
30 |
154 |
4-Φ12 |
|
GI-125 |
125 |
195 |
170 |
140 |
35 |
197 |
4-Φ12 |
|
GI-150 |
150 |
220 |
195 |
155 |
35 |
197 |
8-Φ12 |
|
GI-200 |
200 |
275 |
250 |
190 |
40 |
242 |
8-Φ12 |
|
GI-250 |
250 |
330 |
300 |
225 |
45 |
330 |
8-Φ12 |
|
GI-300 |
300 |
380 |
350 |
245 |
55 |
330 |
8-Φ14 |
|
GI-400 |
400 |
500 |
465 |
409 |
60 |
420 |
8-Φ18 |
注：GI-63法蘭連接為GB/T6070標準
