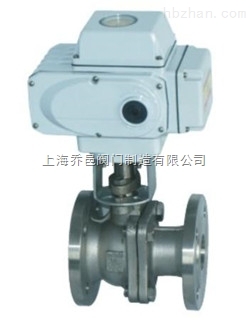

上海喬邑閥門制造有限公司是【Q941H電動硬密封球閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

一、Q941H電動硬密封球閥產品概述：
Q941H電動硬密封球閥在石油、化工、冶金和城市集中供熱等行業得到了廣泛的應用。但是電動硬密封球閥密封副用PTFE高分子材料制造的球閥,不能用于溫度大于280 ℃或輸送介質呈微小顆粒狀的工況。電動硬密封球閥而以金屬材料作密封副的硬密封球閥, 在旋轉球體時會因結構不同出現各種情況。電動硬密封球閥如金屬彈性閥座密封結構, 由于彈性閥座與球體之間并未形成間隙, 所以其摩擦力很大。電動硬密封球閥金屬浮動閥座密封結構其浮動閥座與閥體之間不易密封。電動硬密封球閥組合球撐開式密封結構, 由于零部件多, 結構復雜, 增加了加工難度與制造成本, 尤其是小口徑的硬密封球閥, 這種結構顯然是不適用的。電動硬密封球閥經過反復的分析和測試, 并借助于CAD 輔助設計, 成功研制了Q47H 凸輪偏心式單閥座固定型硬密封球閥。

上海喬邑閥門制造有限公司

138-1727-3199 王經理　

http://www.shqyv.com/

二、Q941H電動硬密封球閥 工作原理：
電動硬密封球閥凸輪偏心式單閥座的球體中心線相對于閥體中心線偏移a 、b ,閥座密封面偏心b。當閥桿繞O 點順時針旋轉90°,則球體亦隨之旋轉90°,并與閥座密封面緊密吻合,當密封副間的摩擦力矩和填料與閥桿間的摩擦力矩大于介質壓力形成的力矩時,閥門將達到可靠密封。由于閥門密封采用凸輪式偏心結構,當閥門開啟時,球體迅速脫離閥座密封面。閥門關閉時,球體迅速與閥座密封面吻合。從而達到了開啟扭矩小,關閉嚴密的目的。
三、Q941H 電動硬密封球閥 結構特點：
電動硬密封球閥小口徑閥門體腔空間窄小, 通常的結構設計已不適用。因此, 閥桿末端加工成扁形并帶有短軸, 球體上下均有扁形槽及孔, 孔用于與上下閥桿連接起到固定球體, 限制球體自由度的作用, 同時起到平衡體腔與管線介質間壓力的作用。扁形槽與閥桿配合, 傳遞來自于手柄的扭矩。
四、Q941H 電動硬密封球閥 制造加工：
電動硬密封球閥球體兩孔的同軸度和球體中心線相對于閥體中心線的偏心尺寸公差要求比較嚴格,一般需要鏜床或數控機床加工。裝配前閥座密封面與球體面應配研,然后將球體置于關閉位置,安裝左閥體,調整墊片,擰緊螺釘,靜壓灌水不漏,則此閥在密封試驗下即可保證密封。
五、Q941H 電動硬密封球閥 產品總結：
電動硬密封球閥小口徑硬密封球閥符合國內外現有球閥結構長度、連接形式和連接尺寸相關標準, 該閥不但適用于輸送氣態或液態單相介質, 也適用于氣液混合的介質和氣液漿混合的介質。該閥門已應用于冶金、紡織和石油等行業, 效果良好。硬密封球閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。

六、Q941H 電動硬密封球閥 產品優點：
電動硬密封球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。目前,硬密封球閥,硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

七、安裝連接尺寸

上海喬邑閥門為您提供專業的【Q941H電動硬密封球閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
