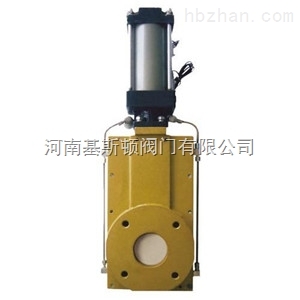

Z643TC氣動陶瓷單閥板閘閥
產品簡介：
Z643TC氣動陶瓷單閥板閘閥又叫平板閘閥，采用法蘭連接形式，根據驅動方式的不同，可分為手動陶瓷單閘板閥、氣動陶瓷單閘板閥；本閥采用結構陶瓷做密封副介質渣道，表面均采用陶瓷制造，密封可靠、整體結構緊湊、硬度高，耐沖蝕、壽命長。使用范圍為熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
主要零部件材料：
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 底蓋 | WCB | 7 | 蓋板 | WCB |
| 2 | 密封墊片 | PTPE | 8 | 填料 | 柔性石墨 |
| 3 | 閥體 | WCB | 9 | 填料壓蓋 | WCB |
| 4 | 閥座 | 結構陶瓷 | 10 | 支柱 | 20# |
| 5 | 閥板 | 304+結構陶瓷 | 11 | 螺母 | 黃銅 |
| 6 | 閥桿 | 2Cr13 | 12 | 手輪 | Qt400 |
應用規范：
| 設計與制造 | JB/T 8691 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T79.1 | |
| 檢驗與試驗 | GB/T JB/T8691 | |
| 材料 | 碳鋼 | Gb/T 12229 |
| 標志 | Gb/T 12220 | |
| 供貨 | Gb/T 12252 | |
主要外形和連接尺寸：
| DN | PN(Mpa) | L | D | D1 | H | n-Md |
| 50 | 1.0 | 100 | 160 | 125 | 320 | 4-M16 |
| 65 | 100 | 180 | 145 | 345 | 4-M16 | |
| 80 | 100 | 195 | 160 | 380 | 8-M16 | |
| 100 | 100 | 210 | 180 | 440 | 8-M16 | |
| 125 | 100 | 245 | 210 | 465 | 8-M16 | |
| 150 | 100 | 280 | 240 | 620 | 8-M20 | |
| 200 | 100 | 335 | 295 | 650 | 8-M20 |
河南基斯頓閥門有限公司主要生產銷售【Z643TC氣動陶瓷單閥板閘閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
