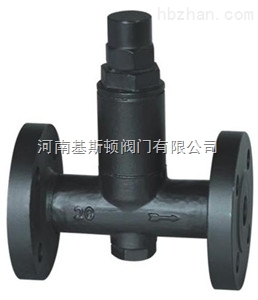

液體膨脹式波紋管蒸汽疏水閥CS44H
產品簡介：
液體膨脹式波紋管蒸汽疏水閥CS44H是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽，用汽設備的正常進行，提高蒸汽輸送和熱源效率，其關鍵感溫內件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。
結構特點：
1、具有排水溫度調節機構，可在80-100℃之間調節，使用方便。
2、排水是連續的，而且沒有噪音。
3、溫度敏感元件，采用不銹鋼耐腐蝕。
4、不受振動，蒸汽壓力波動和水鋰的影響。
5、體積小、重量輕、安裝方便。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
工作原理：
疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。
連接尺寸：
|
型號 |
公稱通徑 |
A |
B |
C |
型號 |
公稱通徑 |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|||||||||
|
15 |
170 |
88 |
35 |
F 16 |
15 |
150 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|||||||||
|
20 |
170 |
88 |
35 |
20 |
150 |
205 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|||||||||||
|
25 |
180 |
90 |
42 |
25 |
160 |
215 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|||||||||||
|
32 |
190 |
95 |
48 |
32 |
200 |
230 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|||||||||||
|
40 |
210 |
105 |
55 |
40 |
230 |
250 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|||||||||||
|
50 |
210 |
108 |
55 |
50 |
230 |
270 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
