上海喬邑閥門制造有限公司是【氣動薄膜襯氟調節閥ZJHPF】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：

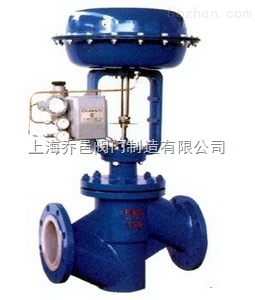

氣動薄膜襯氟調節閥ZJHPF與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波紋管密封。ZJHPF氣動薄膜襯氟單座調節閥廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
■ 特點
1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
技術參數和性能
■ 閥體
|
型 式 |
直通單座球型閥 |
|
公稱通徑 |
G3/4'、20、25、32、40、50、65、80、100、150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
RF |
|
材 料 |
ZG230-450 襯F46 |
|
工作溫度 |
-40~+180℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料 |
■ 閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
閥芯材料 |
2Cr13 襯F46 |
|
閥座材料 |
2Cr13 襯F46 |
|
波紋管材料 |
聚四氟乙烯 |
■ 執行機構
|
型 式 |
ZHA/B多彈簧薄膜執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa |
|
供氣壓力 |
140~400KPa |
|
氣源接口 |
內螺紋M16X1.25 |
|
環境溫度 |
-30~+70℃ |
■ 閥作用型式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
■ 附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 執行機構配置
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
執行機構 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|||||
■ 性能
|
泄漏量 |
小于閥額定容量的0.01%，符合ANSI B16.104 IV級 |
|
|
基本誤差% |
帶定位器 |
小于全行程的1% |
|
回 差% |
帶定位器 |
小于全行程的±1% |
|
可調范圍 |
30:1 |
|
■ 額定流量系數Kv、額定行程、配用執行機構型號
|
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||
|
閥座直徑dN |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
額定Cv值 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
Kv值 |
10 |
16 |
25 |
40 |
60 |
|||||||
■ 流量特性
1、等百分比特性
2、直線特性
■ 允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
||||||||
|
公稱通徑 |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2~1.0 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8~2.4 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
■ 外形尺寸
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
451 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
|
H |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
上海喬邑閥門為您提供專業的【氣動薄膜襯氟調節閥ZJHPF】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
