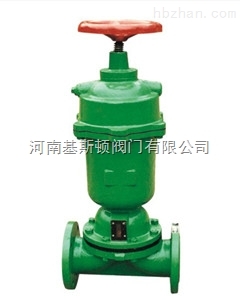

氣動襯膠隔膜閥G6B41J
產品簡介：
氣動襯膠隔膜閥G6B41J可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
應用規范：
設計與制造:GB/T12239、BS5156
結構長度按：GB/T12221、B5156
法蘭連接尺寸接：GB/T4216、BS4504
試驗與檢驗按：GB/T13927、BS5156
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
技術參數：
|
公稱壓力 |
試驗壓力Ps（MPa） |
|
適用介質 |
工作溫度 |
|
|
殼體試驗 |
密封試驗 |
||||
|
0.6 |
0.9 |
0.66 |
W、非腐蝕性流體 |
≤100 |
|
|
1.0 |
1.5 |
1.1 |
J、一般腐蝕性流體 |
≤85 |
|
|
Fs、強酸、堿及各種有機溶劑 |
≤150 |
||||
零部件材質：
|
零件名稱 |
閥體 |
閥瓣、閥蓋、薄膜壓頭 |
汽缸、汽缸蓋 |
螺桿、閥桿、壓簧桿 |
隔膜、薄膜 |
|
材料 |
HT200襯氟塑料、襯橡膠 |
HT200 |
HT200 ZL102 |
35 |
氯丁橡膠、氟塑料 |
常開式連接尺寸及重量：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
氣動裝置 |
重量 |
||||||
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗氣量cm3 |
氣源壓力MPa |
|||
|
國標常開式 G6K41W/J/Fs-10 |
25 |
145 |
85 |
115 |
4-13.5 |
306 |
120 |
2.395X10 |
0.4 |
7.5 |
|
32 |
160 |
100 |
140 |
4-17.5 |
306 |
140 |
6.082X102 |
0.4 |
14.3 |
|
|
40 |
180 |
110 |
150 |
4-17.5 |
415 |
140 |
6.082X102 |
0.4 |
16.5 |
|
|
50 |
210 |
125 |
165 |
4-17.5 |
458 |
160 |
1.235X102 |
0.4~0.5 |
24 |
|
|
65 |
250 |
145 |
180 |
4-17.5 |
458 |
160 |
3.725X103 |
0.4~0.5 |
30 |
|
|
80 |
300 |
160 |
200 |
4-17.5 |
642 |
200 |
3.725X103 |
0.4~0.5 |
51 |
|
|
100 |
350 |
180 |
220 |
8-17.5 |
710 |
240 |
9.458X103 |
0.4~0.5 |
92 |
|
|
125 |
400 |
210 |
250 |
8-17.5 |
804 |
320 |
1.409X104 |
0.4~0.5 |
148 |
|
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2.868X104 |
0.5 |
200 |
|
|
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4.619X104 |
0.5 |
275 |
|
常閉式連接尺寸及重量：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
氣動裝置 |
質量 |
||||||
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗氣量cm3 |
氣源壓力MPa |
|||
|
國標常閉式
G6B41W/J/Fs-10 |
25 |
145 |
85 |
115 |
4-13.5 |
296 |
120 |
2.395X10 |
0.4 |
8 |
|
32 |
160 |
100 |
140 |
4-17.5 |
398 |
140 |
6.082X102 |
0.4 |
15 |
|
|
40 |
180 |
110 |
150 |
4-17.5 |
406 |
140 |
6.082X102 |
0.4 |
17 |
|
|
50 |
210 |
125 |
165 |
4-17.5 |
464 |
160 |
1.235X102 |
0.4~0.5 |
26 |
|
|
65 |
250 |
145 |
180 |
4-17.5 |
- |
160 |
3.725X103 |
0.4~0.5 |
32 |
|
|
80 |
300 |
160 |
200 |
4-17.5 |
645 |
200 |
3.725X103 |
0.4~0.5 |
56 |
|
|
100 |
350 |
180 |
220 |
8-17.5 |
665 |
240 |
9.458X103 |
0.4~0.5 |
100 |
|
|
125 |
400 |
210 |
250 |
8-17.5 |
823 |
320 |
1.409X104 |
0.4~0.5 |
170 |
|
|
150 |
460 |
240 |
285 |
8-22 |
933 |
320 |
2.868X104 |
0.5 |
232 |
|
|
200 |
570 |
295 |
340 |
8-22 |
1275 |
400 |
4.619X104 |
0.5 |
386 |
|
河南基斯頓閥門有限公司主要生產銷售【氣動襯膠隔膜閥G6B41J】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
