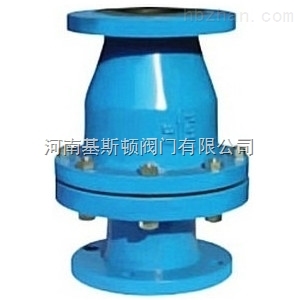

H44J法蘭旋啟式襯膠止回閥
產品簡介：
H44J法蘭旋啟式襯膠止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
主要零部件材料表：
|
名稱 |
材料 |
|
上閥體 下閥體 |
灰鑄鐵/硬橡膠 |
|
閥瓣 |
碳鋼/軟橡膠 |
主要連接尺寸及重量表：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN |
NPS |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
重量(Kg) |
|
PN0.6Pa |
|||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
11/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
21/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
600 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
主要連接尺寸及重量表：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN(mm) |
NPS |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
H |
重量(Kg) |
|
PN1.0MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
105 |
55 |
5 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
115 |
58 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
128 |
60 |
9 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
145 |
75 |
11 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
82 |
13.5 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
178 |
95 |
18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
205 |
105 |
22 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
230 |
120 |
28 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
255 |
135 |
34 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
305 |
158 |
58 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
345 |
180 |
72 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
415 |
215 |
150 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
490 |
240 |
165 |
|
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
110 |
55 |
6 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
120 |
58 |
7.8 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
135 |
60 |
10 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
150 |
75 |
12.5 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
165 |
82 |
14.5 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
185 |
95 |
19.5 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
210 |
105 |
25.5 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
235 |
120 |
30 |
|
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
260 |
135 |
36 |
|
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
310 |
158 |
62 |
|
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
350 |
180 |
78 |
|
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
420 |
215 |
156 |
|
|
250 |
10 |
600 |
405 |
355 |
320 |
3 |
32 |
505 |
240 |
172 |
|
主要結構圖：
河南基斯頓閥門有限公司主要生產銷售【H44J法蘭旋啟式襯膠止回閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
