精心為您推薦【防爆電動對夾式超薄球閥Q971F】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

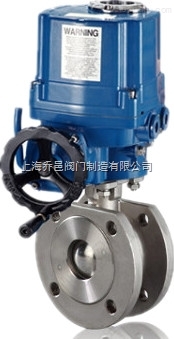

防爆電動對夾式超薄球閥Q971F是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥。球芯通道形狀有V形及O形，流體阻力小，是所有閥類中流體阻力zui小的一種。電動薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
產品特點
1、電動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變"的影響。
2、電動薄型球閥流體阻力小，其阻力系數與同長度的管段相等。
3、電動薄型球閥閥體較一般法蘭球閥短，適用于工廠同一管路閥門數量多的場合。
零部件材料
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
技術參數
|
公稱通徑 |
DN10～150mm |
|
|
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
流量特性 |
快開特性 |
|
|
可調范圍 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
閥體形式 |
整體式鍛造、整體式鑄造 |
|
|
連接形式 |
超薄法蘭式、對夾式 |
|
|
閥芯形式 |
"O"型球形閥芯 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
基本誤差 |
±1% |
|
|
死區 |
≤1% |
|
|
回差 |
≤1% |
|
|
適用溫度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
|
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 |
|
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
性能規范
|
公稱通徑DN(mm) |
DN15-150 |
||||
|
公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
||||
連接尺寸
|
公稱通徑DN(mm) |
L |
D |
D1 |
D2 |
n-Φd |
H（配CH） |
H（配HQ） |
A（配CH） |
A（配HQ） |
|
15 |
35 |
95 |
65 |
45 |
4-M12 |
291 |
350 |
155.2 |
150 |
|
20 |
38 |
105 |
75 |
55 |
4-M12 |
296 |
360 |
155.2 |
150 |
|
25 |
42 |
115 |
85 |
65 |
4-M12 |
301 |
365 |
155.2 |
150 |
|
32 |
50 |
135 |
100 |
78 |
4-M16 |
311 |
380 |
195 |
180 |
|
40 |
60 |
145 |
110 |
85 |
4-M16 |
318 |
400 |
195 |
180 |
|
50 |
70 |
160 |
125 |
100 |
4-M16 |
326 |
420 |
234 |
200 |
|
65 |
95 |
180 |
145 |
120 |
4-M16 |
336 |
430 |
234 |
200 |
|
80 |
118 |
195 |
160 |
135 |
8-M16 |
363 |
470 |
271 |
220 |
|
100 |
140 |
215 |
180 |
155 |
8-M16 |
383 |
480 |
325 |
230 |
|
125 |
175 |
245 |
210 |
185 |
8-M16 |
403 |
510 |
414 |
230 |
|
150 |
210 |
280 |
240 |
210 |
8-M16 |
418 |
510 |
420 |
230 |
上海喬邑閥門為您提供優質的【防爆電動對夾式超薄球閥Q971F】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
