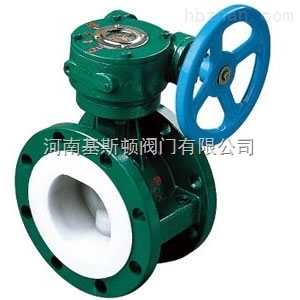

D341F46法蘭襯氟蝶閥
產品簡介：
D341F46法蘭襯氟蝶閥作為一種用來實現管路系統通斷及流量控制的部件，產品廣泛適用于各種工業領域管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性的介質的場合，如：硫酸、氫氟酸、磷酸、Cl2、王水等具有強腐蝕性的介質。
驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用中線式，密封結構可選用軟密封，壓力范圍PN0.1-1.6Mpa，公稱通徑為DN40-1000mm，材質可選用鑄鐵、鑄鋼、不銹鋼。
主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
3 |
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni14Mo2 |
|
4 |
襯里/閥座 |
FEP(F46) |
|||||
|
5 |
緊固銷 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni14Mo2 |
|
|
6 |
填料 |
PTFE(F4) |
|||||
|
7 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
|
|
8 |
支架 |
WCB |
CF8 |
CF8 |
|||
|
9 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
10 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
主要連接尺寸及重量表：
主要結構圖：
河南基斯頓閥門有限公司主要生產銷售【D341F46法蘭襯氟蝶閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
