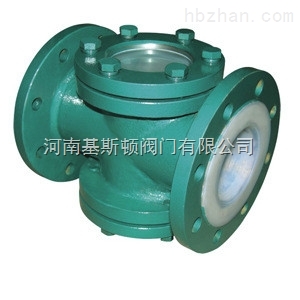

F46襯氟視鏡FEP襯里視鏡
產品簡介：
F46襯氟視鏡FEP襯里視鏡用于觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。主要的有玻璃管式的襯氟視盅,另一種是鋼制直通襯氟視鏡。襯氟視鏡主體采用碳鋼精鑄或焊接成型,內襯氟塑料（F46）,鏡片選用優質鋼化玻璃,具有耐腐蝕性能和機械強度,且有外型美觀、強度高、經久耐用的特點。襯氟視鏡廣泛使用于石油、化工、染化、制酸制堿等行業，是目前防腐管道上zui理想的選擇。
用途：
視鏡廣泛應用在石油、化工、醫藥、食品等工業生產裝置的管道中，能有時觀察管道中液體、氣體、蒸汽、潤滑油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。是目前防腐設備zui理想的選擇。
技術標準：
|
技術標準 |
|
|
法蘭連接尺寸 |
GB/T9113.1-2000ASME16.5a |
|
公稱壓力 |
0.6、1.0、1.6、2.5Mpa Class150 |
|
適用壓力 |
PN<2.5Mpa,工作壓力<1.0Mpa 工作溫度視襯里材料 |
主要零部件材料表：
|
零件名稱 |
|
不銹鋼 |
|||
|
C |
P |
R |
PL |
RL |
|
|
殼體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
玻璃 |
棚硅玻璃、鋼化玻璃、石英玻璃 |
||||
|
內襯材料 |
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE（超高分子量乙烯） |
||||
|
墊片 |
PTFE（聚四氟乙烯） |
||||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
主要外形尺寸表：
主要結構圖：
