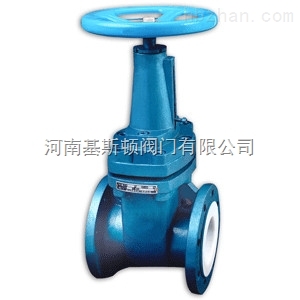

襯氟暗桿閘閥Z45F46
產品簡介：
襯氟暗桿閘閥Z45F46結構采用全新設計,腔內所有零部件均采用聚四氟乙烯襯里結構,閘板采用帶桿結構,解決了明桿閘閥顆粒,纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象,閥門安裝位置不受任何限制。適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
特點：
產品連接件少,整體鋼性好。
截流速度快。
開度限位機構方便,靈活,精確。
體形小巧,外形美觀。
操作簡單,省力,維修方便。
流體阻力小,密封面受介質的沖蝕小。
介質流向不受限制,不擾流,不降低壓力。
技術參數：
|
型號 |
Z45F46-16C |
|
結構長度 |
GBl12221 |
|
法蘭尺寸 |
JB/T79-94,GB391131～26 |
|
壓力試驗 |
GBl3927-92 |
|
公稱壓力 |
10,16,2.5MPa |
|
驅動方式 |
手動,電動,氣動等操作方式 |
PN1.0MPa主要外形連接尺寸：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-d |
Do |
H |
||
|
PN1.0MPa |
25 |
127 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
- |
|
32 |
140 |
135 |
100 |
78 |
3 |
16 |
4-18 |
140 |
- |
|
|
40 |
165 |
145 |
110 |
85 |
3 |
17 |
4-18 |
160 |
- |
|
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-18 |
160 |
295 |
|
|
65 |
190 |
180 |
145 |
120 |
3 |
20 |
4-18 |
200 |
335 |
|
|
80 |
203 |
195 |
160 |
135 |
3 |
22 |
4-18 |
240 |
402 |
|
|
100 |
229 |
215 |
180 |
155 |
3 |
22 |
8-18 |
240 |
455 |
|
|
125 |
254 |
245 |
210 |
185 |
3 |
24 |
8-18 |
280 |
605 |
|
|
150 |
267 |
280 |
240 |
210 |
3 |
24 |
8-23 |
320 |
690 |
|
|
200 |
292 |
335 |
295 |
265 |
3 |
26 |
8-23 |
360 |
727 |
|
|
250 |
330 |
390 |
350 |
320 |
4 |
28 |
12-23 |
400 |
970 |
|
|
300 |
356 |
440 |
400 |
368 |
4 |
28 |
12-23 |
400 |
1135 |
|
PN1.6MPa主要外形連接尺寸：
|
PN1.6MPa |
25 |
127 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
- |
|
32 |
140 |
135 |
100 |
78 |
3 |
16 |
4-18 |
140 |
- |
|
|
40 |
165 |
145 |
110 |
85 |
3 |
17 |
4-18 |
160 |
- |
|
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-18 |
160 |
295 |
|
|
65 |
190 |
180 |
145 |
120 |
3 |
20 |
4-18 |
200 |
335 |
|
|
80 |
203 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
402 |
|
|
100 |
229 |
215 |
180 |
155 |
3 |
24 |
8-18 |
240 |
455 |
|
|
125 |
254 |
245 |
210 |
185 |
3 |
26 |
8-18 |
280 |
605 |
|
|
150 |
267 |
280 |
240 |
210 |
3 |
28 |
8-23 |
320 |
690 |
|
|
200 |
292 |
335 |
295 |
265 |
3 |
30 |
12-23 |
360 |
727 |
|
|
250 |
330 |
405 |
355 |
320 |
4 |
30 |
12-25 |
400 |
970 |
|
|
300 |
356 |
460 |
410 |
375 |
4 |
30 |
12-25 |
400 |
1135 |
PN2.5MPa主要外形連接尺寸：
|
PN2.5MPa |
25 |
165 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
|
|
32 |
178 |
135 |
100 |
78 |
3 |
18 |
4-18 |
140 |
|
|
|
40 |
190 |
145 |
110 |
85 |
3 |
18 |
4-18 |
160 |
|
|
|
50 |
216 |
160 |
125 |
100 |
3 |
20 |
4-18 |
160 |
295 |
|
|
65 |
241 |
180 |
145 |
120 |
3 |
22 |
8-18 |
200 |
335 |
|
|
80 |
283 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
402 |
|
|
100 |
305 |
230 |
190 |
160 |
3 |
24 |
8-23 |
240 |
455 |
|
|
125 |
381 |
270 |
220 |
188 |
3 |
28 |
8-25 |
280 |
605 |
|
|
150 |
403 |
300 |
250 |
218 |
3 |
30 |
8-25 |
320 |
690 |
|
|
200 |
419 |
360 |
310 |
278 |
3 |
34 |
12-25 |
360 |
727 |
|
|
250 |
457 |
425 |
370 |
332 |
4 |
36 |
12-30 |
400 |
970 |
|
|
300 |
502 |
485 |
430 |
390 |
4 |
40 |
16-30 |
400 |
1135 |
