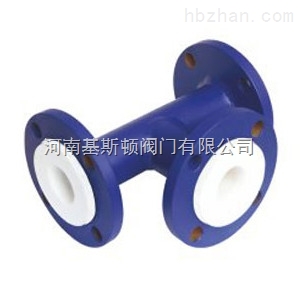

襯氟等徑三通/襯氟異徑三通
產品簡介：
襯氟等徑三通/襯氟異徑三通為管件、管道連接件。又叫管件三通或者三通管件、三通接頭，用在主管道要分支管處。三通有等徑和異徑之分，等徑三通的接管端部均為相同的尺寸；異徑的三通的主管接管尺寸相同，而支管的接管尺寸小于主管的接管尺寸。
主要性能參數 ：
襯里材料：聚四氟乙烯 PTFE F4
公稱通徑：DN15~300(mm)
公稱壓力：PN1.6(Mpa) 可溶性四氟 PFA FA
使用溫度：-20~180℃ 四氟乙烯/乙烯 ETFE F40
連接方式：法蘭
外體材料：碳鋼、不銹鋼
適用介質：強酸、強堿、強氧化性介質
PTFE推（擠）壓管緊襯直管
制造工藝：首先采用PTFE粉末，推（擠）壓成管子，然后將它強行拉入無縫鋼管（襯管外徑略大于鋼管內徑1─2mm）形成無縫隙緊襯。襯氟管件為了消除應力，將它放在爐中，加溫至180℃進行恒溫處理，使之適應在180℃以下的溫度中使用，同時推（擠）壓管的軸向抗拉強度比纏繞管明顯要好，此管道具有理想的耐正、負壓能力。
適用范圍
襯氟直管耐酸、堿、鹽、混合氣體、水的腐蝕60℃以下能耐濃度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何濃度的鹽酸、氫氟酸、亞硫酸、碳酸、硼酸、次氯酸、檸檬酸、各種堿 、絕大多數鹽及N2S（氣體）、Hg（蒸氣）、NH3、天然氣、煤氣等氣體。
標準：
|
設計與制造 |
HG20538DL/T935-2005 |
|
法蘭鏈接尺寸 |
HG/T20592-2009 ANSI B16.5 HG20962-97 JB/T78 |
|
公稱壓力 |
0.6/1.0/1.6MPa Class150 |
|
壓力試驗 |
參照GB/T13927 API598 |
|
法蘭鏈接方式 |
活套、對焊 |
襯氟管件基本分類：
|
襯里直管 |
襯里異徑管 |
襯里三通 |
襯里四通 |
襯里彎頭 |
|
襯里儀表接頭/短管 |
補償器 |
復合軟管 |
PTFE抽料管 |
溫度計管 |
主要零部件材料：
|
零件名稱 |
碳鋼 |
不銹鋼 |
|||
|
C |
P |
R |
PL |
RL |
|
|
鋼管 |
碳鋼20 |
CF8 |
CF8M |
CF8 |
CF3M |
|
法蘭 |
碳鋼Q235A/WCB |
CF8 |
CF8M |
CF8 |
CF3M |
|
內襯出來閥座 |
PTFE(F4)/FEP(F46)/PFA(可溶性聚四氟乙烯)/PO(聚烯)/PE(超高分子量聚乙烯)/聚氟乙烯PVC聚丙烯PP |
||||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9 |
1Cr17Ni9Ti |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
等徑三通襯氟管件外形結構尺寸：
|
公稱通徑 |
結構長度 |
|
|
DN |
L |
T |
|
25x25x25 |
200 |
100 |
|
32x32x32 |
||
|
40x40x40 |
||
|
50x50x50 |
||
|
65x65x65 |
300 |
150 |
|
80x80x80 |
||
|
100x100x100 |
||
|
125x125x125 |
||
|
150x150x150 |
400 |
200 |
|
200x200x200 |
||
|
250x250x250 |
500 |
250 |
|
300x300x300 |
600 |
300 |
異徑三通襯氟管件外形結構尺寸：
|
公稱通徑 |
結構長度 |
|
|
DN |
L |
T |
|
32x32x25 |
200 |
100 |
|
40x40x25 |
||
|
40x40x32 |
||
|
50x50x25 |
||
|
50x50x40 |
||
|
65x65x25 |
300 |
150 |
|
65x65x40 |
||
|
65x65x50 |
||
|
80x80x65 |
||
|
80x80x50 |
||
|
80x80x40 |
||
|
80x80x32 |
||
|
100x100x80 |
||
|
100x100x65 |
||
|
100x100x50 |
||
|
100x100x40 |
||
|
125x125x100 |
||
|
125x125x80 |
||
|
125x125x65 |
||
|
125x125x50 |
||
|
125x125x40 |
||
|
150x150x125 |
400 |
200 |
|
150x150x65 |
||
|
150x150x100 |
||
|
150x150x80 |
||
|
200x200x150 |
||
|
200x200x125 |
||
|
200x200x100 |
||
|
250x250x200 |
500 |
250 |
|
250x250x150 |
||
|
250x250x125 |
||
|
300x300x250 |
600 |
300 |
|
300x300x200 |
||
|
300x300x150 |
||
三通襯氟管件外形結構尺寸：
|
公稱通經 |
結構長度L（mm |
中心高度H（mm） |
|
|
DN×DN |
NPS（inch） |
||
|
25×25 |
1×1 |
196 |
98 |
|
32×32 |
5/4×5/4 |
216 |
108 |
|
32×25 |
5/4×1 |
216 |
108 |
|
40×40 |
3/2×3/2 |
230 |
115 |
|
40×32 |
3/2×5/4 |
230 |
115 |
|
40×25 |
3/2×1 |
230 |
115 |
|
50×50 |
2×2 |
250 |
125 |
|
50×40 |
2×3/2 |
250 |
125 |
|
50×32 |
2×5/4 |
250 |
125 |
|
65×65 |
5/2×5/2 |
274 |
137 |
|
65×50 |
5/2×2 |
274 |
137 |
|
65×40 |
5/2×3/2 |
274 |
137 |
|
80×80 |
3×3 |
288 |
144 |
|
80×65 |
3×5/2 |
288 |
144 |
|
80×50 |
3×2 |
288 |
144 |
|
100×100 |
4×4 |
312 |
156 |
|
100×80 |
4×3 |
312 |
156 |
|
100×65 |
4×5/2 |
312 |
156 |
|
100×50 |
4×2 |
312 |
156 |
|
125×125 |
5×5 |
346 |
173 |
|
125×100 |
5×4 |
346 |
173 |
|
125×80 |
5×3 |
346 |
173 |
|
150×150 |
6×6 |
382 |
191 |
|
150×125 |
6×5 |
382 |
191 |
|
150×100 |
6×4 |
382 |
191 |
|
200×200 |
8×8 |
440 |
220 |
|
200×150 |
8×6 |
440 |
220 |
|
200×125 |
8×5 |
440 |
220 |
|
200×100 |
8×4 |
440 |
220 |
|
250×250 |
10×10 |
514 |
257 |
|
250×150 |
10×8 |
514 |
257 |
|
250×125 |
10×6 |
514 |
257 |
|
300×300 |
12×12 |
570 |
285 |
|
300×250 |
12×10 |
570 |
285 |
|
300×200 |
12×8 |
570 |
285 |
