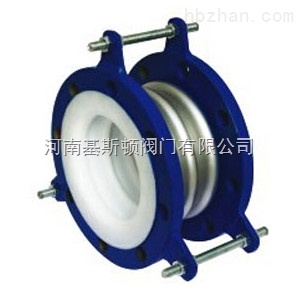

金屬襯氟補償器
產品簡介：
金屬襯氟補償器通過特殊的加工方法，改變了以往管道不能繞曲的特性，可耐各種濃度酸、堿、鹽。它可用來連接機械較低的石墨、陶瓷玻璃管道，可作槽車、貯罐、容器或反應釜的給、排料管，可進行管道錯位連接或用來平衡因氣候或其它原因引起起的管道位移、尺寸變化或用來消除高頻機械的振動。在特殊場合還可作管式反應器或熱交換器等作用。
鋼襯四氟補償器既避免了非金屬補償器的強度不夠，又避免了金屬補償器的不耐腐蝕性，而且具有耐高溫的優良特性，廣泛用于化工，醫藥，食品等行業的管路系統的補償作用。
性能：
1、按制造標準執行GB/T 12777-1999《金屬波紋管膨脹節通用技術條件》。
2、法蘭均為平焊法蘭，法蘭標準GB/T9119-2000，也可根據須方要求選用，法蘭密封面尺寸執行選用標準之規定的密封面尺寸制造加工。
3、波紋管殼體材料選擇:碳鋼、304、316、316L。
4、內襯材料選擇：PTFE、 PVDF、 PFA、 ECTFE、 FEP 。
5、鋼襯四氟補償器的使用溫度為：-50℃ ～ 180℃；鋼襯四氟補償器的使用壓力為： -0.09Mpa ～ 2.5Mpa(根據使用溫度，管道通徑而定)。
6、可抵御小分子氣體的滲透，包括氧、二氧化碳、Cl2、氯化氫氣體。
7、高純，析出率極低，符合光伏行業的純凈要求。
8、表面極其光滑，摩擦系數很小。機械性能強，堅固、耐磨損性能佳。
安裝注意事項：
1、補償器的安裝應按照管系施工圖及補償器安裝說明書要求進行。
2、安裝補償器的管道必須恰當的加以導向和固定才能使補償器發揮作用，因此導向和固定支架的設置必須嚴格按設計部門有關技術資料進行。
3、補償器用的波紋管是用薄壁不銹鋼板成型的，因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。
4、安裝前應清除波紋管及管道內異物，保證波紋管正常運動。
5、對有流向要求的補償器應按介質流向箭頭的要求進行安裝。
6、為了使波紋管處于良好的工作狀態，安裝時不能用補償器的變形，包括軸向、橫向、扭轉等來調正管系位置安裝誤差。
7、補償器安裝完畢后，在系統運行前要拆除所有涂黃色的運輸固定螺桿。
外形鏈接尺寸：
|
公稱通徑DN |
L |
波數 |
軸向補償量 |
徑向補償量 |
角向補償量 |
公稱壓力 |
|
25 |
90 |
3 |
±18 |
12 |
25 |
0.04/-0.09 |
|
32 |
100 |
3 |
±18 |
13 |
25 |
0.04/-0.09 |
|
40 |
100 |
3 |
±18 |
14 |
25 |
0.04/-0.09 |
|
50 |
110 |
3 |
±18 |
15 |
25 |
0.04/-0.09 |
|
65 |
130 |
3 |
±20 |
15 |
25 |
0.35/-0.09 |
|
80 |
140 |
3 |
±20 |
16 |
25 |
0.35/-0.09 |
|
100 |
140 |
3 |
±25 |
17 |
20 |
0.30/-0.09 |
|
125 |
150 |
3 |
±27 |
17 |
18 |
0.30/-0.09 |
|
150 |
170 |
3 |
±27 |
18 |
15 |
0.30/-0.09 |
|
200 |
180 |
3 |
±27 |
15 |
13 |
0.25/-0.09 |
|
250 |
200 |
3 |
±27 |
12 |
10 |
0.25/-0.09 |
|
300 |
220 |
3 |
±27 |
8 |
5.5 |
0.25/-0.09 |
|
350 |
225 |
3 |
±27 |
8 |
4.5 |
0.25/-0.09 |
|
400 |
230 |
3 |
±30 |
8 |
4 |
0.15/-0.09 |
|
450 |
240 |
3 |
±30 |
8 |
3.5 |
0.15/-0.09 |
|
500 |
240 |
3 |
±30 |
8 |
5 |
0.15/-0.09 |
|
600 |
260 |
3 |
±30 |
8 |
4.8 |
0.15/-0.09 |
|
700 |
280 |
3 |
±25 |
10 |
5 |
0.15/-0.09 |
