襯氟三通旋塞閥X44F46

日期：2018-06-20 來源：河南基斯頓閥門有限公司作者：15639066906 瀏覽：71 評論：0

核心提示：襯氟三通旋塞閥X44F46采用閥體內腔，塞體等內部構件均為襯里部件，使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用。其介質流量與閥門開度基本呈流線性遞增，可用于控制閥門的流量之用。廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

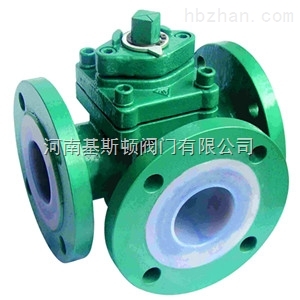

襯氟三通旋塞閥X44F46

產品簡介：

襯氟三通旋塞閥X44F46采用閥體內腔，塞體等內部構件均為襯里部件，使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用。其介質流量與閥門開度基本呈流線性遞增，可用于控制閥門的流量之用。廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

襯氟三通旋塞閥是關閉件為柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。適用于切斷和接通以及分流介質，適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量。三通和四通式旋塞閥主要適用于流體換向。

旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。

旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。基本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截斷介質流動，也可進行介質分配（三通旋塞閥）。

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

主要零部件材質結構：

主要零部件名稱	鑄鋼	不銹鋼
主要零部件名稱	C	P	R	PL	RL
閥體閥芯閥蓋壓蓋	WCB	CF8	CF8M	CF3	CF3M
襯里材料	EP(F46)/PTFE(F4)/PFA(可溶性聚四氟乙烯)PO（聚烯烴）PE（超離分子量聚乙烯）
螺栓	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

技術范圍：

結構形式	驅動方式	設計標準	結構長度	鏈接法蘭	試驗和檢驗
獨特	手柄/蝸輪/氣動/電動	API599/API6DHG/T20592-97	ASMEB16.10	ASMEB16.5	API598/API6D

PN0.6MPa主要外形尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	120	80	6
20	3/4	130	90	65	50	2	14	4-φ12	120	90	2.4
25	1	140	100	75	60	2	14	4-φ12	160	1OO	3.4
32	11/4	165	120	90	70	2	16	4-φ14	160	110	4.8
40	11/2	165	130	100	80	3	16	4-φ14	200	120	6.O
50	2	203	140	110	90	3	16	4-φ14	250	135	8.8
65	21/2	222	160	130	11O	3	16	4-φ14	250	145	11.5
80	3	241	185	150	125	3	18	4-φ18	300	180	15.2
1OO	4	305	205	170	145	3	18	4-φ18	300	195	18.8
125	5	356	235	200	175	3	20	8-φ18	350	210	22.5
150	6	394	260	225	200	3	20	8-φ18	200*	450	48
200	8	457	315	280	255	3	22	8-φ18	200*	490	65
250	10	533	370	335	310	3	24	12-φ18	240*	550	88

PN1.0MPa主要外形尺寸：

15	1/2	130	95	65	45	2	14	4-φ14	120	80	1.6
20	3/4	130	105	75	55	2	16	4-φ14	120	90	2.4
25	1	140	115	85	65	2	16	4-φ14	160	1OO	3.4
32	11/4	165	135	100	78	2	18	4-φ18	160	110	4.8
40	11/2	165	145	11O	85	3	18	4-φ18	200	120	6.O
50	2	203	160	125	100	3	20	4-φ18	200	135	8.8
65	21/2	222	180	145	120	3	20	4-φ18	250	145	11.5
80	3	241	195	160	135	3	22	4/8-φ18	250	180	15.2
1OO	4	305	215	180	155	3	22	8-φ18	300	195	18.8
125	5	356	245	210	185	3	24	8-φ18	350	210	22.5
150	6	394	280	240	21O	3	24	8-φ23	200*	450	48
200	8	457	335	295	265	3	26	8-φ23	240*	490	65
250	10	533	390	350	320	3	28	12-φ23	280*	550	88

PN1.6MPa主要外形尺寸：

15	1/2	130	95	65	45	2	14	4-φ14	120	80	1.6
20	3/4	130	105	75	55	2	16	4-φ14	120	90	2.4
25	1	140	15	85	65	2	16	4-φ14	160	100	3.4
32	11/4	165	135	100	78	2	18	4-φ18	160	110	4.8
40	11/2	165	145	11O	85	3	18	4-φ18	200	120	6.0
50	2	203	160	125	100	3	20	4-φ18	250	135	8.8
65	21/2	222	180	145	120	3	20	4-φ18	250	145	11.5
80	3	241	195	160	135	3	22	8-φ18	300	180	15.2
100	4	305	215	180	155	3	24	8-φ18	300	195	18.8
125	5	356	245	210	185	3	26	8-φ18	350	210	22.5
150	6	394	280	240	210	3	28	8-φ23	200*	450	48
200	8	457	335	295	265	3	30	12-φ23	200*	490	65
250	10	533	405	355	320	3	32	12-φ25	240*	550	88

PN2.5MPa主要外形鏈接尺寸：

15	1/2	130	95	65	45	3	16	4-φ14	140	85	6
20	3/4	130	105	75	55	3	18	4-φ14	140	90	2.4
25	1	140	115	85	65	3	18	4-φ14	200	1OO	3.4
32	11/4	165	140	100	75	3	18	4-φ18	200	100	4.8
40	11/2	165	150	110	85	3	18	4-φ18	260	130	6.O
50	2	203	165	125	100	3	20	4-φ18	260	130	8.8
65	21/2	222	185	145	120	3	22	8-φ18	280	135	11.5
80	3	241	200	160	135	3	24	8-φ18	350	165	15.2
1OO	4	305	235	190	150	3	24	8-φ22	350	180	18.8
125	5	356	270	220	185	4	26	8-φ26	200	210	22.5
150	6	394	300	250	210	4	28	8-φ26	200	450	48
200	8	457	360	310	275	4	30	12-φ26	240	490	65
250	10	533	425	370	330	4	32	12-φ30	240	550	88

cIass150主要外形鏈接尺寸：

15	1/2	108	89	60.5	35	3	15	4-φ15	140	85	6
20	3/4	117	98	70	43	3	15	4-φ15	140	90	2.4
25	1	127	108	79.5	51	3	15	4-φ15	200	1OO	3.4
32	11/4	140	117	89	64	3	15	4-φ15	200	100	4.8
40	11/2	165	127	98.5	73	3	16	4-φ15	260	130	6.O
50	2	178	152	120.5	82	3	17	4-φ19	260	130	8.8
65	21/2	190	178	139.5	105	3	19	4-φ19	280	135	11.5
80	3	203	190	152.5	127	3	20	4-φ19	350	165	15.2
1OO	4	229	229	190.5	157	3	24	8-φ19	350	180	18.8
125	5	354	254	216	186	4	25	8-φ22	200	210	22.5
150	6	267	279	241.5	216	4	27	8-φ22	200	450	48
200	8	292	343	298.5	270	4	30	12-φ22	240	490	65
250	10	330	406	362	324	4	32	12-φ25	240	550	88

河南基斯頓閥門有限公司主要生產銷售【襯氟三通旋塞閥X44F46】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/
