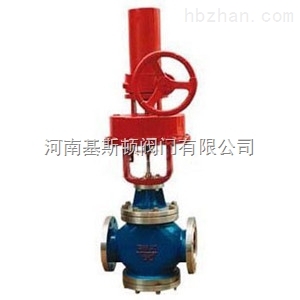

氣動快速切斷閥ZSPQ
產品簡介：
氣動快速切斷閥ZSPQ由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。
主要零件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
ZG270-500、ZG1Cr18Ni9Ti |
|
閥桿、閥芯 |
1Cr18Ni9 |
|
密封填料 |
V型聚四氟乙烯 |
|
密封墊 |
1Cr18Ni9夾石棉板 |
|
蝸桿 |
45 |
|
O型密封圈 |
耐油橡膠 |
|
壓縮彈簧 |
60Si2Mn |
|
支架 |
HT270 |
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 |
HT200 |
|
推桿 |
2Cr13 |
型號、規格：
|
類別 |
軟密封 |
硬密封 |
||
|
常溫型 |
中溫型 |
高溫型 |
低溫型 |
|
|
型號 |
ZSPQ-40 |
ZSPQ-40G |
ZSPQ-40G |
ZSPQ-40D |
|
規格 |
DN20～200 |
|||
技術參數和性能指標：
切斷機構主要技術參數：
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 mm |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
145 |
166 |
216 |
可與本公司 |
|||
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
||||
|
公稱壓力 MPa |
4.0(JB/T79·2-94) |
||||||||||||||
|
行程 mm |
16 |
25 |
40 |
60 |
|||||||||||
|
介質溫度 ℃ |
-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； |
||||||||||||||
|
流量特性 |
兩位快開式 |
||||||||||||||
|
配執行機構 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|||||||||||
|
法蘭尺寸、型式 |
按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） |
||||||||||||||
|
閥體材質 |
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
||||||||||||||
活塞執行機構主要技術參數：
|
型號 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|
活塞直徑 mm |
150 |
200 |
300 |
400 |
|
有效面積 cm2 |
175 |
305 |
700 |
1245 |
|
行程 mm |
16 |
25 |
40 |
60 |
|
進氣孔螺紋 |
M16×1.5 |
M20×1.5 |
M24×2 |
|
|
zui大輸出力 N |
7200 |
12800 |
29300 |
5200 |
|
可配附件 |
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 |
|||
|
操作氣源壓力 KPa |
500 |
|||
性能指標：
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
泄漏量 |
軟密封 |
0 |
||||||||||
|
硬密封 |
1 |
3 |
5 |
7 |
9 |
|||||||
|
切斷時間 S |
1～2 |
2～4 |
||||||||||
|
額定行程偏差% |
+10 |
|||||||||||
注：泄漏量試驗介質為水。
允許壓差： MPa
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
允許壓差 |
氣開 |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
|||||
|
氣關 |
4.0 |
2.5 |
1.7 |
1.0 |
1.1 |
0.8 |
0.6 |
|||||
常溫型氣動活塞切斷閥外形尺寸：
|
公稱 |
L |
H2 |
帶手輪 |
不帶手輪 |
|||||
|
H |
H1 |
H3 |
重量kg |
H |
H1 |
重量kg |
|||
|
20 |
180 |
53 |
662 |
447 |
222 |
39 |
574 |
359 |
26 |
|
25 |
190 |
111 |
732 |
46 |
644 |
33 |
|||
|
32 |
210 |
117 |
744 |
48 |
656 |
35 |
|||
|
40 |
230 |
131 |
885 |
570 |
280 |
85 |
778 |
463 |
61 |
|
50 |
255 |
146 |
915 |
89 |
808 |
65 |
|||
|
65 |
285 |
181 |
1131 |
706 |
389 |
135 |
969 |
542 |
97 |
|
80 |
310 |
190 |
1147 |
143 |
983 |
99 |
|||
|
100 |
355 |
194 |
1155 |
163 |
991 |
109 |
|||
|
125 |
425 |
256 |
1588 |
1022 |
305 |
1305 |
739 |
218 |
|
|
150 |
460 |
266 |
1608 |
331 |
1325 |
244 |
|||
|
200 |
560 |
289 |
1659 |
445 |
1376 |
358 |
|||
中溫型氣動活塞切斷閥外形尺寸：
|
公稱 |
L |
H2 |
帶手輪 |
不帶手輪 |
|||||
|
H |
H1 |
H3 |
重量kg |
H |
H1 |
重量kg |
|||
|
20 |
180 |
53 |
813 |
447 |
222 |
43 |
725 |
359 |
30 |
|
25 |
190 |
111 |
883 |
52 |
795 |
39 |
|||
|
32 |
210 |
117 |
895 |
54 |
807 |
41 |
|||
|
40 |
230 |
131 |
1036 |
570 |
280 |
90 |
929 |
463 |
66 |
|
50 |
255 |
146 |
1066 |
95 |
969 |
71 |
|||
|
65 |
285 |
181 |
1296 |
706 |
389 |
145 |
1132 |
542 |
101 |
|
80 |
310 |
190 |
1310 |
155 |
1146 |
111 |
|||
|
100 |
355 |
194 |
1318 |
172 |
1154 |
128 |
|||
|
125 |
425 |
256 |
1803 |
1022 |
327 |
1520 |
739 |
240 |
|
|
150 |
460 |
266 |
1823 |
356 |
1540 |
269 |
|||
|
200 |
560 |
289 |
1874 |
464 |
1591 |
377 |
|||
低溫型氣動活塞切斷閥外形尺寸：
|
公稱通徑 |
L |
H2 |
H3 |
-100℃ |
-200℃ |
-250℃ |
|||||||||
|
帶手輪 |
不帶手輪 |
帶手輪 |
不帶手輪 |
帶手輪 |
不帶手輪 |
||||||||||
|
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
||||
|
20 |
180 |
53 |
222 |
500 |
1127 |
500 |
1039 |
700 |
1237 |
700 |
1239 |
900 |
1527 |
900 |
1439 |
|
25 |
190 |
111 |
500 |
1181 |
500 |
1093 |
700 |
1381 |
700 |
1293 |
900 |
1581 |
900 |
1491 |
|
|
32 |
210 |
117 |
500 |
1193 |
500 |
1105 |
700 |
1393 |
700 |
1305 |
900 |
1593 |
900 |
1505 |
|
|
40 |
230 |
131 |
280 |
500 |
1310 |
500 |
1203 |
700 |
1510 |
700 |
1403 |
900 |
1710 |
900 |
1603 |
|
50 |
255 |
146 |
500 |
1335 |
500 |
1228 |
700 |
1535 |
700 |
1428 |
900 |
1735 |
900 |
1628 |
|
|
65 |
285 |
181 |
600 |
1554 |
600 |
1447 |
800 |
1754 |
800 |
1647 |
1000 |
1954 |
1000 |
1847 |
|
|
80 |
310 |
190 |
600 |
1565 |
600 |
1458 |
800 |
1765 |
800 |
1658 |
1000 |
1965 |
1000 |
1858 |
|
|
100 |
355 |
194 |
600 |
1569 |
600 |
1462 |
800 |
1769 |
800 |
1662 |
1000 |
1769 |
1000 |
1862 |
|
|
125 |
425 |
256 |
378 |
700 |
1942 |
700 |
1809 |
900 |
2142 |
900 |
2009 |
1100 |
2342 |
1100 |
2209 |
|
150 |
460 |
266 |
700 |
1952 |
700 |
1819 |
900 |
2152 |
900 |
2019 |
1100 |
2352 |
1100 |
2219 |
|
|
200 |
560 |
289 |
700 |
1982 |
700 |
1849 |
900 |
2182 |
900 |
2049 |
1100 |
2382 |
1100 |
2249 |
|
許用介質壓力和工作溫度的關系：
|
閥體材質 |
公稱壓力為4.0MPa介質工作溫度℃ |
|||||||||||
|
200 |
250 |
300 |
350 |
＜400 |
＜425 |
＜450 |
＜475 |
＜500 |
＜510 |
＜525 |
＜550 |
|
|
zui大工作壓力MPa |
||||||||||||
|
ZG270-500 |
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
|
|
|
|
|
|
|
|
4.0 |
3.6 |
3.4 |
3.2 |
2.8 |
2.2 |
2.0 |
1.7 |
1.4 |
|
