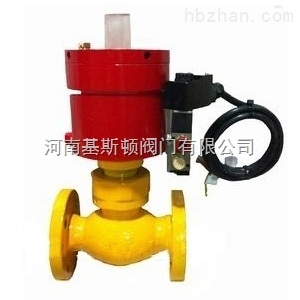

QDQ421F氣動緊急切斷閥

產品簡介：

QDQ421F氣動緊急切斷閥具有低負荷損失和高可靠性，安裝在液化石油氣,天燃氣與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，緊急切斷閥≤5秒迅速關閉而止漏，起到安全保護作用。廣泛應用于供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及住宅居所的安全設施。

特點：

氣動緊急切斷閥是自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。

電控的工作原理

1.緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。

2.燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉.

3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.

性能規范：

壓力等級：1.6/4.0Mpa

氣缸工作壓力：≤2.0Mpa

使用溫度 ：-40~ 80℃

氣缸使用介質： 氮氣`無水空氣

使用介質： 天然氣，液化氣，液氨

熔閉時間：±70℃

關閉時間：≤5秒

氣缸開啟壓力：≥0.3-0.6Mpa

閥體：鑄鋼，不銹鋼。304,316,316L

彈簧：50CrVA(彈簧鋼)

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

類型：常開式，常閉式

安裝尺寸單位：(mm)

安裝注意事項：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。

2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。

3.緊急切斷閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。

4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
