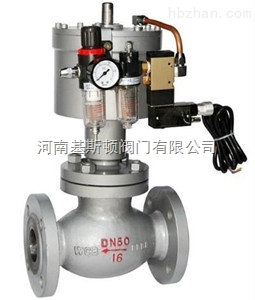

電磁動緊急切斷閥OQDQ421F
產品簡介：
電磁動緊急切斷閥OQDQ421F分單作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。
性能規范：
|
規格(DN) |
公稱壓力(Mpa) |
密封試驗壓力(Mpa) |
工作溫度(℃) |
適用介質 |
控制氣缸部分 |
電源 |
||
|
閥瓣開啟高度 |
使用介質 |
閥瓣開啟時zui大氣壓(Mpa) |
||||||
|
25 |
2.5 |
2.75 |
-40℃~+80℃ |
液化石油汽 |
15 |
氮?dú)?/p> |
0.6MPa |
-AC220/DC24 |
|
40 |
2.5 |
2.75 |
18 |
0.6MPa |
||||
|
50 |
2.5 |
2.75 |
20 |
0.6MPa |
||||
|
80 |
2.5 |
2.75 |
27 |
0.6MPa |
||||
|
250 |
2.5 |
2.75 |
90 |
0.6MPa |
||||
主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
WCB |
|
閥體密封圈 |
四氟 |
|
閥瓣 |
2Cr13 |
|
油缸/氣缸 |
25#鋼/球墨 |
|
彈簧 |
4Cr13/60Si12mn |
|
活塞 |
2Cr13 |
作用原理及結構說明：
1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關。
2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。
3、常開式可采用單作用代替或按要求訂做。
4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現(見下圖)
主要外形尺寸和連接尺寸(參照構圖)：
|
DN |
D |
D1 |
D2 |
b |
F |
z-Ф |
|
25 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
|
40 |
145 |
110 |
85 |
18 |
2 |
4-Ф18 |
|
50 |
160 |
125 |
100 |
20 |
3 |
4-Ф18 |
|
80 |
195 |
160 |
135 |
22 |
3 |
8-Ф18 |
保管、安裝及使用的注意事項：
1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3、閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內；
4、閥門每天放12-14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長期使用的可靠性。
河南基斯頓閥門有限公司主要生產銷售【電磁動緊急切斷閥OQDQ421F】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
