精心為您推薦【D673H氣動多層次硬密封蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
一、氣動多層次金屬硬密封蝶閥概述

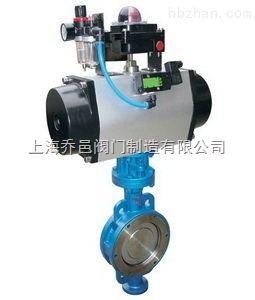

D673H氣動多層次硬密封蝶閥是一種長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。Dd673H氣動多層次硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
二、氣動多層次金屬硬密封蝶閥特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
三、氣動多層次金屬硬密封蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、氣動多層次金屬硬密封蝶閥執行機構
采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（zui大1.0Mpa）。
五、氣動多層次金屬硬密封蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、氣動多層次金屬硬密封蝶閥主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 | 50～500 | |||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92標準） | |||||
| 適用溫度 | 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ | |||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
| 驅動形式 | 蝸桿蝸輪傳動、氣傳動、電傳動 | |||||
七、氣動多層次金屬硬密封蝶閥主要零件的材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 | 奧氏體不銹鋼、304氮化 |
| 填料 | 柔性石墨 |
八、氣動多層次金屬硬密封蝶閥三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
九、氣動多層次金屬硬密封蝶閥外形尺寸
| PN0.6～1.0MPa系列對夾式多層次金屬硬密封蝶閥 |
| 公稱通徑 | 長度 標準值 | 外形尺寸 （參考值) | 連接尺寸 (標準值) | 重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H
|
H2 | A2 | B2 | PN0.6MPa | PN1.0MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
| 50 | 2 | 43 | 112 | 625 | 245 | 72 | 110 | 4-14 | 125 | 4-18 | 12 |
| 65 | 21/2 | 46 | 115 | 625 | 245 | 72 | 130 | 4-14 | 145 | 4-18 | 13 |
| 80 | 3 | 64 | 120 | 645 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 15 |
| 100 | 4 | 64 | 138 | 675 | 355 | 92 | 170 | 4-18 | 180 | 8-18 | 17 |
| 125 | 5 | 70 | 164 | 715 | 355 | 92 | 200 | 8-18 | 210 | 8-18 | 27 |
| 150 | 6 | 76 | 175 | 800 | 355 | 92 | 225 | 8-18 | 240 | 8-22 | 29 |
| 200 | 8 | 89 | 215 | 850 | 250 | 170 | 280 | 8-18 | 295 | 8-22 | 45 |
| 250 | 10 | 114 | 243 | 925 | 250 | 170 | 335 | 12-18 | 350 | 12-22 | 69 |
| 300 | 12 | 114 | 285 | 1035 | 450 | 220 | 395 | 12-22 | 400 | 12-22 | 86 |
| 350 | 14 | 127 | 320 | 1070 | 450 | 220 | 445 | 12-22 | 460 | 16-22 | 122 |
| 400 | 16 | 140 | 350 | 1190 | 450 | 220 | 495 | 16-22 | 515 | 16-26 | 141 |
| 450 | 18 | 152 | 350 | 1250 | 650 | 280 | 550 | 16-22 | 565 | 20-26 | 191 |
| 500 | 20 | 152 | 380 | 1290 | 650 | 280 | 600 | 20-22 | 620 | 20-26 | 260 |
| 600 | 24 | 154 | 435 | 1455 | 850 | 380 | 705 | 20-26 | 725 | 20-30 | 380 |
| 700 | 28 | 165 | 480 | 1585 | 850 | 380 | 810 | 24-26 | 840 | 24-30 | 450 |
| 800 | 32 | 190 | 530 | 1700 | 1250 | 380 | 920 | 24-30 | 950 | 24-33 | 650 |
| 900 | 36 | 203 | 595 | 1965 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 830 |
| 1000 | 40 | 216 | 650 | 2015 | 1250 | 380 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
| 1200 | 48 | 254 | 775 | 2250 | 1250 | 380 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
| 1400 | 56 | 279 | 870 | 1560 | 36-36 | 1590 | 36-42 | 1900 | |||
| 1600 | 64 | 318 | 1000 | 1760 | 40-36 | 1820 | 40-48 | 2900 | |||
| 1800 | 72 | 356 | 1110 | 1970 | 44-39 | 2020 | 44-48 | 4000 | |||
| 2000 | 80 | 406 | 1250 | 2180 | 48-42 | 2230 | 48-48 | 5300 | |||
| PN1.6～2.5MPa系列對夾式多層次金屬硬密封蝶閥 |
| 公稱通徑 | 長度 標準值 | 外形尺寸 （參考值） | 連接尺寸 (標準值) | 重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN1.6MPa | PN2.5MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
| 50 | 2 | 43 | 112 | 625 | 245 | 72 | 125 | 4-18 | 125 | 4-18 | 12 |
| 65 | 21/2 | 46 | 115 | 625 | 245 | 72 | 145 | 4-18 | 145 | 8-18 | 13 |
| 80 | 3 | 64 | 120 | 645 | 245 | 72 | 160 | 8-18 | 160 | 8-18 | 15 |
| 100 | 4 | 64 | 138 | 675 | 355 | 92 | 180 | 8-18 | 190 | 8-22 | 17 |
| 125 | 5 | 70 | 164 | 715 | 355 | 92 | 210 | 8-18 | 220 | 8-26 | 27 |
| 150 | 6 | 76 | 175 | 800 | 355 | 92 | 240 | 8-22 | 250 | 8-26 | 29 |
| 200 | 8 | 89 | 215 | 850 | 250 | 170 | 295 | 12-22 | 310 | 12-26 | 45 |
| 250 | 10 | 114 | 243 | 925 | 250 | 170 | 355 | 12-26 | 370 | 12-30 | 69 |
| 300 | 12 | 114 | 285 | 1035 | 450 | 220 | 410 | 12-26 | 430 | 16-30 | 86 |
| 350 | 14 | 127 | 320 | 1070 | 450 | 220 | 470 | 16-26 | 490 | 16-33 | 122 |
| 400 | 16 | 140 | 350 | 1190 | 450 | 220 | 525 | 16-30 | 550 | 16-36 | 141 |
| 450 | 18 | 152 | 350 | 1250 | 650 | 280 | 585 | 20-30 | 600 | 20-36 | 191 |
| 500 | 20 | 152 | 380 | 1290 | 650 | 280 | 650 | 20-33 | 660 | 20-36 | 260 |
| 600 | 24 | 154 | 435 | 1455 | 850 | 380 | 770 | 20-36 | 770 | 20-39 | 380 |
| 700 | 28 | 165 | 480 | 1585 | 850 | 380 | 840 | 24-36 | 875 | 24-42 | 450 |
| 800 | 32 | 190 | 530 | 1700 | 1250 | 380 | 950 | 24-39 | 990 | 24-48 | 650 |
| 900 | 36 | 203 | 595 | 1865 | 1250 | 380 | 1050 | 28-39 | 1090 | 28-48 | 830 |
| 1000 | 40 | 216 | 650 | 2015 | 1250 | 380 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
| 1200 | 48 | 254 | 775 | 2250 | 1250 | 380 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
| 1400 | 56 | 279 | 870 | 1590 | 36-48 | 1640 | 36-62 | 1900 | |||
| 1600 | 64 | 318 | 1000 | 1820 | 40-56 | 1860 | 40-62 | 2900 | |||
| 1800 | 72 | 356 | 1110 | 2020 | 44-56 | 2070 | 44-70 | 4000 | |||
| 2000 | 80 | 406 | 1250 | 2230 | 48-62 | 2300 | 48-70 | 5300 | |||
| PN4.0MPa系列對夾式多層次金屬硬密封蝶閥 |
| 公稱通徑 | 結構長度（標準值） | 外形尺寸（參考值） | 連接尺寸(標準值) | |||||
|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN4.0MPa | ||||
| 毫米 | 英寸 | L | D1 | Z-d | ||||
| 50 | 2 | 43 | 112 | 125 | 4-18 | |||
| 65 | 21/2 | 46 | 115 | 625 | 250 | 170 | 145 | 8-18 |
| 80 | 3 | 64 | 120 | 625 | 250 | 170 | 160 | 8-18 |
| 100 | 4 | 64 | 138 | 645 | 250 | 170 | 190 | 8-22 |
| 125 | 5 | 70 | 164 | 675 | 250 | 170 | 220 | 8-26 |
| 150 | 6 | 76 | 175 | 715 | 450 | 220 | 250 | 8-26 |
| 200 | 8 | 89 | 208 | 800 | 450 | 220 | 320 | 12-30 |
| 250 | 10 | 114 | 243 | 850 | 450 | 220 | 385 | 12-33 |
| 300 | 12 | 114 | 285 | 925 | 450 | 280 | 450 | 16-33 |
| 350 | 14 | 127 | 320 | 1035 | 650 | 280 | 510 | 16-36 |
| 400 | 16 | 140 | 350 | 1070 | 650 | 280 | 585 | 16-39 |
| 450 | 18 | 152 | 350 | 1190 | 650 | 280 | 610 | 20-39 |
| 500 | 20 | 152 | 380 | 670 | 20-42 | |||
注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
說明：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥）
上海喬邑閥門為您提供優質的【D673H氣動多層次硬密封蝶閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
