產品簡介：

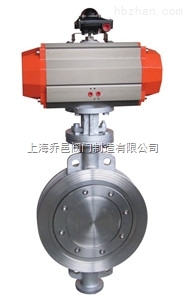

氣動硬密封對夾蝶閥D673H采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。
產品特點：
1、金屬密封可適用于帶稍許顆粒、漿液的介質中
2、適用溫度可達425℃
3、密封時幾乎無摩擦，保證扭矩更小，密封性更好
4、法蘭對夾孔連接適用多種標準
執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 氣動硬密封蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 碳鋼、304/316/316L不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 碳鋼、304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 不銹鋼 | |
| 動作范圍 | 0～90°±5° | 結構形式 | 三維偏心 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | ≤425℃ |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
外形尺寸：
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 僅供參考 |
| 50 | 140 | 353 | 112 | 60 | 43 | ATD-63 |
| 65 | 186 | 362 | 115 | 65 | 46 | ATD-75 |
| 80 | 186 | 368 | 120 | 65 | 49 | ATD-83 |
| 100 | 254 | 392 | 138 | 90 | 56 | ATD-92 |
| 125 | 296 | 407 | 165 | 103 | 64 | ATD-105 |
| 150 | 296 | 446 | 175 | 103 | 70 | ATD-125 |
| 200 | 384 | 489 | 208 | 118 | 71 | ATD-140 |
| 250 | 501 | 514 | 243 | 128 | 76 | ATD-160 |
| 300 | 533 | 568 | 283 | 135 | 83 | ATD-190 |
| 350 | 589 | 629 | 310 | 159 | 92 | ATD-210 |
| 400 | 638 | 662 | 340 | 196 | 102 | ATD-240 |
