精心為您推薦【D671X/F氣動調節對夾蝶閥D673H】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

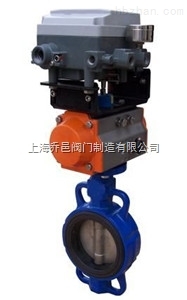

D671X/F氣動調節對夾蝶閥D673H是由氣動執行器和軟密封對夾蝶閥、閥門定位器組成，控制系統輸出控制信號4-20mA，閥門定位器接收4-20mA信號，來控制閥門開度的大小，實現對介質的流量、壓力等調節。氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業。
性能參數：
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN1.0、1.6、2.5MPa |
|
連接形式 |
對夾式 |
|
閥板形式 |
垂直板式 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
材質說明：
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |
連接尺寸：
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
|||||
|
L |
L1 |
H |
H1 |
D |
D1 |
n-Φd |
|
|
50 |
43 |
141 |
269 |
68 |
52.9 |
125 |
4-18 |
|
65 |
46 |
159 |
283 |
75 |
64.5 |
145 |
4-18 |
|
80 |
46 |
159 |
289 |
93 |
78.8 |
160 |
4-18 |
|
100 |
52 |
211 |
320 |
104 |
10.4 |
180 |
8-18 |
|
125 |
56 |
248 |
351 |
118 |
123.3 |
210 |
8-18 |
|
150 |
56 |
269 |
380 |
133 |
155.6 |
240 |
8-22 |
|
200 |
60 |
345 |
435 |
165 |
202.5 |
295 |
8-22 |
|
250 |
68 |
409 |
509 |
197 |
250.5 |
350 |
12-22 |
|
300 |
78 |
438 |
597 |
224 |
301.6 |
400 |
12-22 |
|
350 |
78 |
550 |
653 |
267 |
333.3 |
460 |
16-22 |
|
400 |
102 |
550 |
720 |
309 |
389.6 |
515 |
16-26 |
|
450 |
114 |
600 |
772 |
328 |
440.51 |
565 |
20-26 |
|
500 |
127 |
633 |
867 |
361 |
491.5 |
620 |
20-26 |
|
600 |
154 |
730 |
998 |
459 |
592.5 |
725 |
20-30 |
|
700 |
165 |
1230 |
1116 |
520 |
695 |
840 |
24-30 |
|
800 |
190 |
1430 |
1330 |
591 |
794.7 |
950 |
24-33 |
上海喬邑閥門為您提供優質的【D671X/F氣動調節對夾蝶閥D673H】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
