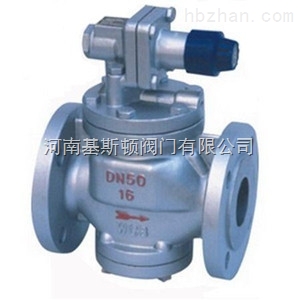

高靈敏度蒸汽減壓閥YG43H
產品簡介：
高靈敏度蒸汽減壓閥YG43H屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
zui高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
壓力特性偏差(Mpa)△Pp2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
|
zui小壓差(Mpa) |
0.05 |
0.07 |
|
滲漏量 |
GB12245-1989 |
|
主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
鋁鐵青銅 |
|
膜片 |
PH15-7Mo |
|
活塞環 |
對位聚苯 |
|
導閥座 導閥瓣 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
導調主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
連接尺寸：
|
公稱通徑 |
外 形 尺 寸 |
連 接 尺 寸 |
|||||||||||
|
L |
H |
H1 |
PN 1.0MPa |
PN 1.6MPa |
|||||||||
|
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
||||
|
15 |
140 |
160 |
65 |
95 |
65 |
414 |
45 |
12 |
95 |
65 |
414 |
45 |
14 |
|
20 |
140 |
160 |
65 |
105 |
75 |
414 |
55 |
14 |
105 |
75 |
414 |
55 |
14 |
|
25 |
150 |
168 |
68 |
115 |
85 |
414 |
65 |
14 |
115 |
85 |
414 |
65 |
14 |
|
32 |
180 |
185 |
75 |
135 |
100 |
418 |
78 |
16 |
135 |
100 |
418 |
78 |
16 |
|
40 |
180 |
185 |
78 |
145 |
110 |
418 |
85 |
16 |
145 |
110 |
418 |
85 |
16 |
|
50 |
200 |
193 |
88 |
160 |
125 |
418 |
100 |
16 |
160 |
125 |
418 |
100 |
16 |
|
65 |
230 |
208 |
98 |
180 |
145 |
418 |
120 |
18 |
180 |
145 |
418 |
120 |
18 |
|
80 |
260 |
228 |
117 |
195 |
160 |
418 |
135 |
18 |
195 |
160 |
818 |
135 |
20 |
河南基斯頓閥門有限公司主要生產銷售【高靈敏度蒸汽減壓閥YG43H】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
