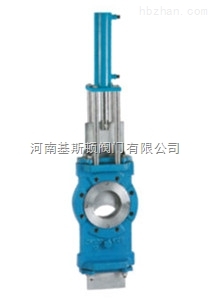

液動穿透式插板閥SCZ773H液動穿透式刀型閘閥/液動穿透式刀閘閥
產品簡介：
液動穿透式插板閥SCZ773H液動穿透式刀型閘閥/液動穿透式刀閘閥是閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。適用于排渣、紙漿、泥漿、污水等管道的控制。廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
產品優點：
1、雙向密封，帶兩個閥座封圈，此閘板更長且底部伸出閥體，需要兩個密封填料裝置。
2、閘板形成一個孔狀通徑，其作用是，閘板開啟時，介質能全部流走，沒有滯留，閘板關閉時能全部密封。
3、在介質濃度較高條件下，也能保持閥座密封，由于沒有滯留區，閘板底部無介質堆積。
4、該產品適用于制糖，化學設備（干燥器、反應器）的裝卸和造紙廠的漿料出口處，用于回收混有大量雜質的舊紙張。
5、閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性閥，腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
殼體試驗和密封試驗：
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
|
靜壓壽命實驗次數 |
金屬密封 |
DN≤150mm |
1200次 |
|
DN≥200-400mm |
1000次 |
||
|
Dn≤150mm |
800次 |
||
|
非金屬密封 |
Dn≤150mm |
1400次 |
|
|
DN≤200-400mm |
1200次 |
||
|
Dn≤450mm |
1000次 |
注：1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。
主要零部件材料及性能規范參數：
|
閥門型號 |
SCZ773F-2.5 |
SCZ773H-6 |
SCZ773H-10 |
SCZ773F-16 |
|
|
工作壓力(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
糖漿、紙漿、污水、灰、煤氣等 |
||||
|
適用溫度(℃) |
橡膠≤80，氟橡膠≤180，碳素鋼≤425，不銹鋼≤600，310S不銹鋼≤1100 |
||||
|
驅動方式 |
液動 |
||||
|
材料 |
閥體 |
WCB鑄鋼，304不銹鋼，316不銹鋼，310S不銹鋼 |
|||
|
閘板 |
不銹鋼 |
||||
|
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
|
閥桿 |
鉻不銹鋼 |
||||
|
支架 |
碳素鋼 |
||||
|
填料 |
聚四氟乙烯 |
||||
注：橡膠牌號取決于介質性質和使用溫度；閘板材質牌號取決于介質性質。
SCZ773H-10C.P.R系列液動穿透式刀型閘閥
型 號 編 制 說 明：
特種閥門代號：SC表示穿透式；
閥門類型代號：Z表示閘閥；
驅動形式代號：6表示氣動；9表示電動；2表示電液動；5表示傘齒輪；7表示液動；
連接形式代號：7表示對夾式；
結構形式代號：3表示單閘板；
密封材料代號：H表示Cr13(硬密封)；F表示PTFE四氟(軟密封)；X表示橡膠(軟密封)；
Y表示硬質合金(硬密封)；W表示不銹鋼(硬密封)；
工作壓力代號：6、10、16表示其數值是以MPa為單位的公稱壓力值的10倍；
閥體材料代號：C表示W(wǎng)CB鑄鋼；P表示304不銹鋼；R表示316不銹鋼；NR表示310S不銹鋼；
|
暗桿刀型閘閥 |
SCZ773H-6C SCZ773H-10C SCZ773H-16C |
SCZ773W-6P SCZ773W-10P SCZ773W-16P |
SCZ773W-6R SCZ773W-10R SCZ773W-16R |
|
|
SCZ773X-6C SCZ773X-10C SCZ773X-16C |
SCZ773X-6P SCZ773X-10P SCZ773X-16P |
SCZ773X-6R SCZ773X-10R SCZ773X-16R |
||
|
SCZ773F-6P SCZ773F-10P SCZ773F-16P |
SCZ773F-6P SCZ773F-10P SCZ773F-16P |
SCZ773F-6R SCZ773F-10R SCZ773F-16R |
||
|
適用介質 |
糖漿、紙漿、污水、煤漿、礦渣、爐渣、料倉出口、灰、渣水混合物。 |
|||
|
適用溫度 |
≤425℃ |
≤550℃ |
≤600℃ |
|
|
材料 |
名稱 |
閥體（WCB) |
閥體（CF8) |
閥體（CF8M） |
|
閥體 |
WCB鑄鋼 |
304不銹鋼 |
316不銹鋼 |
|
|
閥座 |
20Cr13 |
304 |
316 |
|
|
O型圈 |
橡膠/四氟 |
橡膠/四氟 |
橡膠/四氟 |
|
|
閥桿 |
2Cr13 |
304 |
316 |
|
|
填料 |
PTFE |
PTFE |
PTFE |
|
|
螺母 |
15 |
304 |
304 |
|
|
支架 |
Q235 |
304 |
316 |
|
|
手輪 |
球墨鑄鐵 |
球墨鑄鐵 |
球墨鑄鐵 |
|
河南基斯頓閥門有限公司主要生產銷售【液動穿透式插板閥SCZ773H液動穿透式刀型閘閥/液動穿透式刀閘閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
