產品簡介：

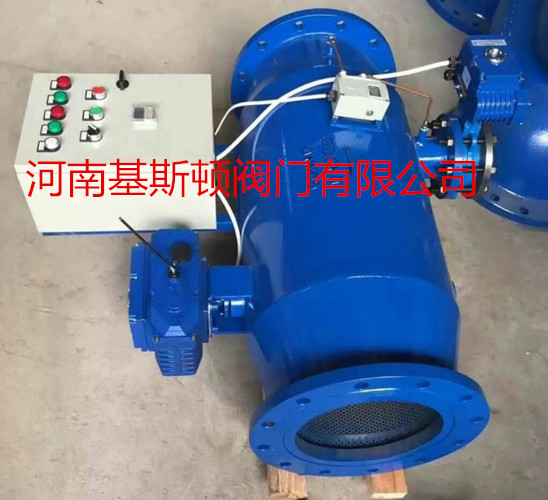

電動全自動反沖洗排污過濾器/ZPW-I直通式電動全自動反沖洗排污過濾器/ZPW-L直角式電動全自動反沖洗排污過濾器/ZPW-I全自動直通式反沖洗過濾器/ZPW-L全自動角通式反沖洗過濾器/ZPW-I直通式全自動排污過濾器/ZPW-L角通式全自動排污過濾器主要由優質碳鋼或不銹鋼筒體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。具有定時設置功能，可根據介質的質量和管網系統的需要設置反沖洗過濾時間，依靠電動執行機構，從而實現定時全自動反沖洗過濾、排污、清洗。且其清污、排污是在線過濾過程中同時完成的，不必停止水流運行。實現了全自動化、自動過濾、排污和自動反沖洗。最大特點實現了無人值守。全自動排污過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與最后處理以及工業廢水中有用物質的回收等。

全自動反沖洗排污過濾器工作原理：

當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網內壁上的雜志被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因?yàn)橄到y(tǒng)會處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個沖洗過程系統可正常工作，無需停機。

公司名稱：河南基斯頓閥門有限公司

聯 系 人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

全自動反沖洗排污過濾器結構形式:

該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。

全自動反沖洗排污過濾器工作形式:

1、定時反沖洗排污

定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。

2、壓差控制排污

壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。

3、手動控制

通過控制箱上按鈕，可直接控制清污、排污。

直角式全自動沖洗排污原理：

直通式全自動沖洗排污原理：

全自動反沖洗排污過濾器結構原理圖：

直角式全自動反沖洗排污過濾器型號參數表：

直通式全自動反沖洗排污過濾器型號參數表：

注:進出口"*"為絲口連接,其余為法蘭連接。

全自動反沖洗排污過濾器技術參數：

流量： 15m³/h～7900m³/h

過濾網規格： DN40～80 1.6mm

            DN100～600 2.0mm

            DN700～1000 3.0mm（也可按用戶要求）

工作壓力： DN<600 1.6MPa、DN>600 1.0Mpa

介質： 水及液體

溫度范圍： ≤180℃

電動執行器電源： AC380V、AC220V/50HZ

全自動反沖洗排污過濾器性能特點與安裝：

1、全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。

2、定時或壓差控制方式，可全自動進行過濾器排污清洗，并保證過濾器的高效使用。

3、控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。

4、沖洗、反沖洗時間可調整，排污量小于正常工作流量的10%。

5、安裝參照ZPW自動反沖洗排污過濾器。

6、控制箱安裝在控制室或過濾器附近。

7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
